大號高壓插片保險絲MAX-63V~250V UL CE ROHS
大號高壓插片保險絲MAX-NL-10A~100A63V~250V UL CE ROHS

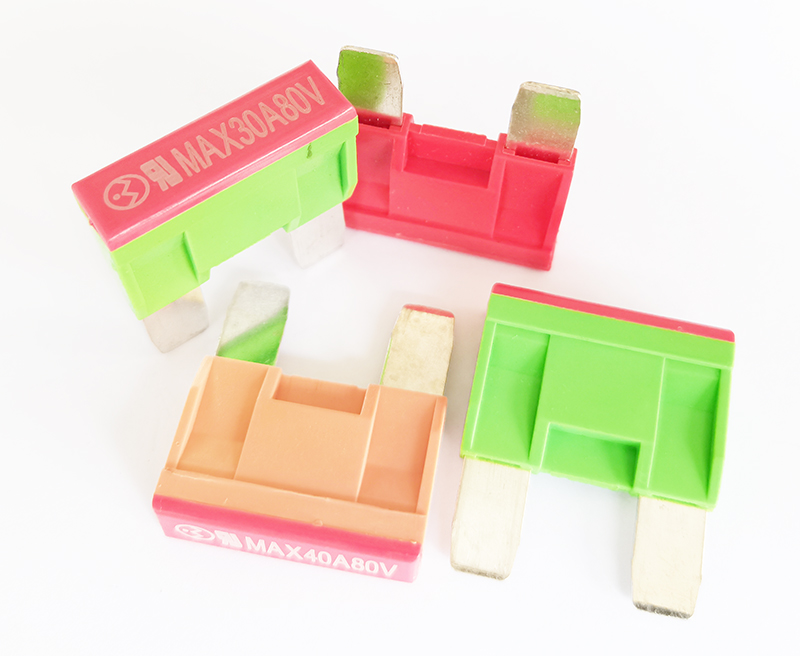

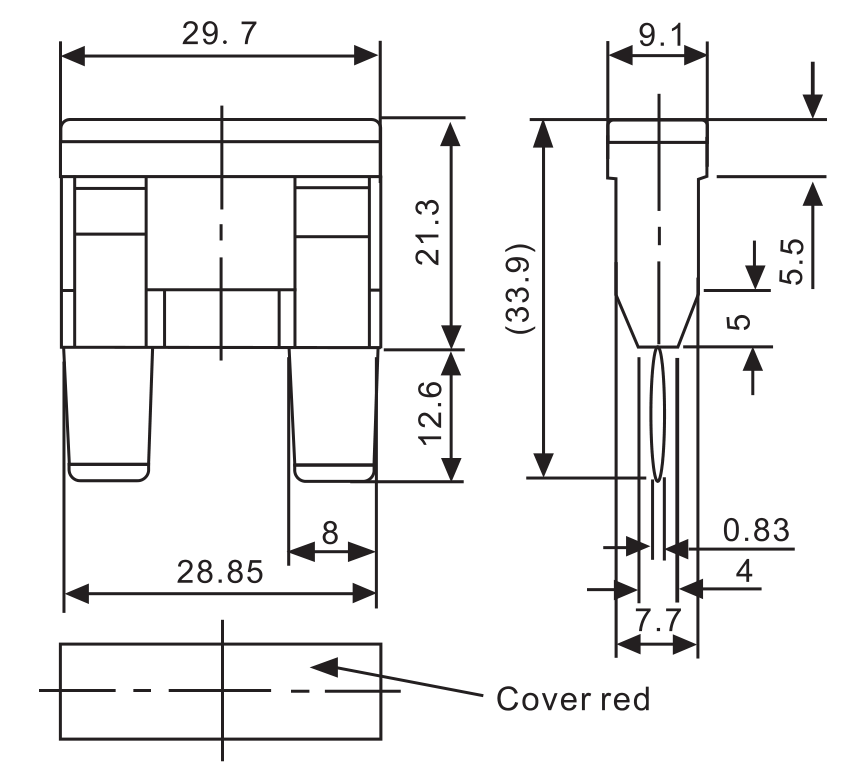

實物與規格尺寸圖
尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm
電氣特性
據使用狀況,保險絲特性可能改變
According to the using status, the fuse characteristics may change.
?額定電壓:直流63V/63V/80V/125V
Rated voltage: DC 63V/63V/80V/125V ,
?分斷容量:1000A@125V DC ?使用溫度:-40℃~+125℃
Breaking capacity: 1000A@125V, DC, temperature: -40 ℃ ~ +125 ℃
?材質:1、銅合金+復合材料;2、塑料尼龍PA66
Material: 1、Cu alloy , 2、 PA66 plastic.
Time-Current Characteristics
% of Rating
|
Opening Time Min / Max (s)
|
110
|
360000 s / –
|
135
|
- / 1800 s
|
200
|
2 s / 560s
|
350
|
0.2 s / 7s
|
600
|
40ms / 1s
|
產品成分表
型號
(Model)
|
物料名稱
(Part Name)
|
物料P/N
(Part P/N)
|
物料組成 (Material Constitution )
|
材料名稱 (Materials Name)
|
化學物質名稱
Chemical SubstanceName
|
CAS No.
|
含量Content (Wt%)
|
MAX-XX
|
大號插片式保險絲
|
MAX2~3
|
鋅Sn
|
Sn
|
7740-66-6
|
0.4
|
銅Cu
|
Cu
|
7440-50-8
|
86.18
|
鐵Fe
|
Fe
|
7439-89-6
|
0.02
|
銀Ag
|
Ag
|
7440-22-4
|
0.2
|
膠料PC
|
Pc
|
25037-45-0
|
13.2
|

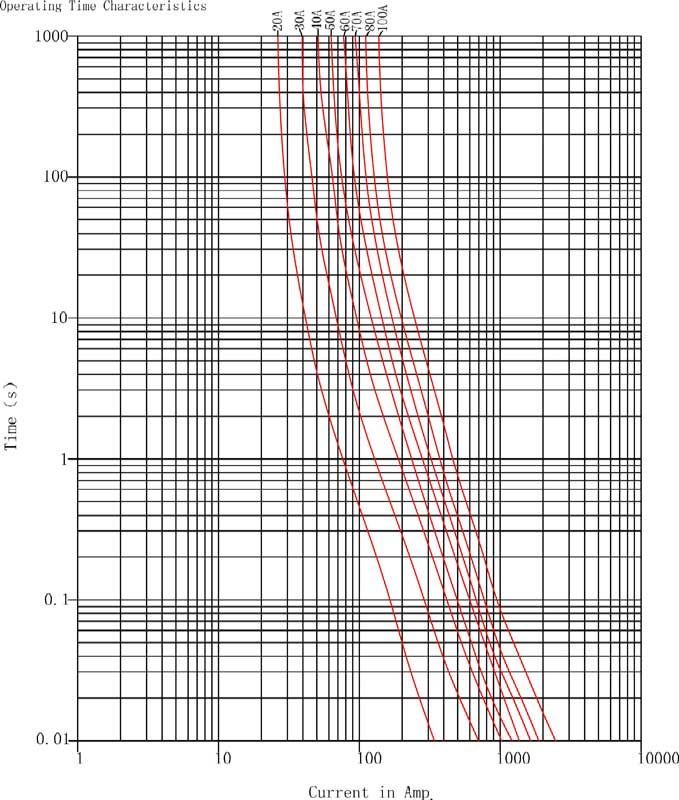

電流時間特性曲線圖
產品規格與料號
TYPE
|
Rating Current(A)
|
Rating Voltage(V)
|
Typ. Voltage Drop(mV)
|
Cold Resistance
(mΩ)
|
I2t
|
Color
|
certification
|
MAX-20
|
20A
|
63V/80V/125V/250V
|
76
|
3.10
|
1100
|
yellow
|
UL ROHS
|
MAX-25
|
25A
|
63V/80V/125V/250V
|
75
|
2.39
|
2087
|
Grey
|
UL ROHS
|
MAX-30
|
30A
|
63V/80V/125V/250V
|
77
|
1.95
|
4070
|
green
|
UL ROHS
|
MAX-40
|
40A
|
63V/80V/125V/250V
|
75
|
1.71
|
6032
|
amber
|
UL ROHS
|
MAX-50
|
50A
|
63V/80V/125V/250V
|
75
|
1.42
|
8450
|
red
|
UL ROHS
|
MAX-60
|
60A
|
63V/80V/125V/250V
|
73
|
1.10
|
11300
|
blue
|
UL ROHS
|
MAX-70
|
70A
|
63V/80V/125V/250V
|
77
|
0.89
|
15300
|
brown
|
ROHS
|
MAX-80
|
80A
|
63V/80V/125V/250V
|
61
|
0.64
|
6900
|
white
|
ROHS
|
MAX-100
|
100A
|
63V/80V/125V/250V
|
52
|
0.45
|
9600
|
brown
|
ROHS
|
