中號高壓插片保險絲ATC-63V~125V UL ROHS
中號高壓插片保險絲ATC-NL5~6-XXA63V/80V/125V UL
Physical view
尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm
?根據使用狀況,保險絲特性可能改變
According to the using status, the fuse characteristics may change.
?額定電壓:直流63V/63V/80V/125V
Rated voltage: DC 63V/63V/80V/125V ,
?分斷容量:1000A@125V DC ?使用溫度:-40℃~+125℃
Breaking capacity: 1000A@125V, DC, temperature: -40 ℃ ~ +125 ℃
?材質:1、銅合金+復合材料;2、塑料尼龍PA66
Material: 1、Cu alloy , 2、 PA66 plastic.
Time-Current Characteristics
% of Rating
|
Opening Time
Nennstrom
|
Opening Time Min / Max (s)
|
110
|
1~30
|
14400 s / –
|
135
|
1~2
3~40
|
500Ms~600ms
0.75 s / 600 s
|
200
|
1~2
3~40
|
100ms~5s
0.15 s / 5 s
|
350
|
1~40
|
0.08 s / 250ms
|
600
|
1~40
|
30ms / 100ms
|

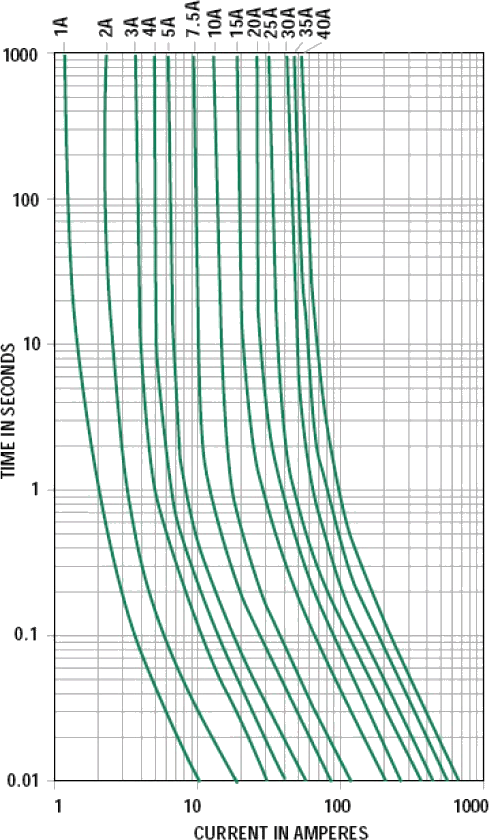

Time-Current Characteristic Curves

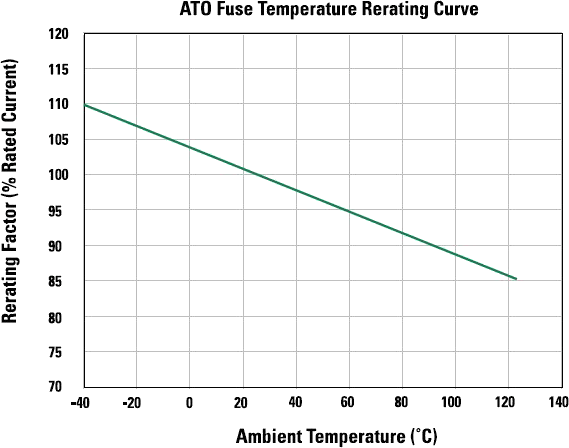

Temperature Rerating Curve
Ratings
Prt Number
|
Rating Current(A)
|
Rating Voltage(V)
|
Typ.
Voltage Drop
(mV)
|
ColdResistance
Kaltwiderstand
(mΩ)
|
I2t
|
Color
|
ATC-NL5-01
|
1A
|
63V/80V/125V
|
175
|
108.00
|
0.4
|
Blue Ash
|
ATC-NL5-02
|
2A
|
63V/80V/125V
|
139
|
45.00
|
1.4
|
celandine
|
ATC-NL5-03
|
3A
|
63V/80V/125V
|
135
|
28.5
|
7.4
|
Purple
|
ATC-NL5-04
|
4A
|
63V/80V/125V
|
134
|
22.8
|
14
|
Pink
|
ATC-NL5-05
|
5A
|
63V/80V/125V
|
125
|
16.5
|
26
|
Orange
|
ATC-NL5-075
|
7.5A
|
63V/80V/125V
|
113
|
11.5
|
60
|
Tan
|
ATC-NL5-10
|
10A
|
63V/80V/125V
|
105
|
6.8
|
115
|
Red
|
ATC-NL5-15
|
15A
|
63V/80V/125V
|
100
|
4.30
|
340
|
Blue
|
ATC-NL5-20
|
20A
|
63V/80V/125V
|
95
|
3.10
|
520
|
Yellow
|
ATC-NL5-25
|
25
|
63V/80V/125V
|
90
|
2.30
|
1080
|
Natural
|
ATC-NL5-30
|
30A
|
63V/80V/125V
|
82
|
1.90
|
1510
|
Green
|
ATC-NL5-35
|
35A
|
63V/80V/125V
|
84
|
1.52
|
2280
|
Purp red
|
ATC-NL5-40
|
40A
|
63V/80V/125V
|
95
|
1.40
|
3310
|
Dark red
|
