迷你平腳|低背插片保險絲MINI-2-30A32V ROHS

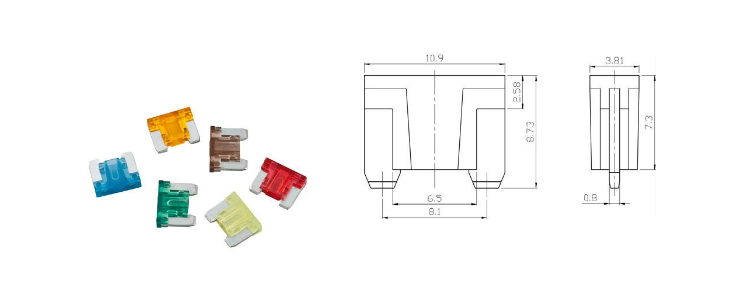

Physical view Dimensions (mm)
尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm
Time-Current Characteristics
?根據使用狀況,保險絲特性可能改變
According to the using status, the fuse characteristics may change.
?額定電壓:小于直流32V ?選用高階材料可到48V
Rated voltage: DC less than 32V, Selection of high order material available to 48V
?分斷容量:1000A@32V DC ?使用溫度:-40℃~+125℃
Breaking capacity: 1000A@32V, DC, temperature: -40 ℃ ~ +125 ℃
?材質:1、鋅合金;2、塑料PC
Material: 1、zinc alloy , 2、 PC plastic.
% of Rating
|
Opening Time Min / Max (s)
|
110
|
360,000 s / –
|
135
|
0.75 s / 600 s
|
200
|
0.15 s / 5 s
|
350
|
0.080 s / 0.250 s
|
600
|
0.030 s / 0.100 s
|

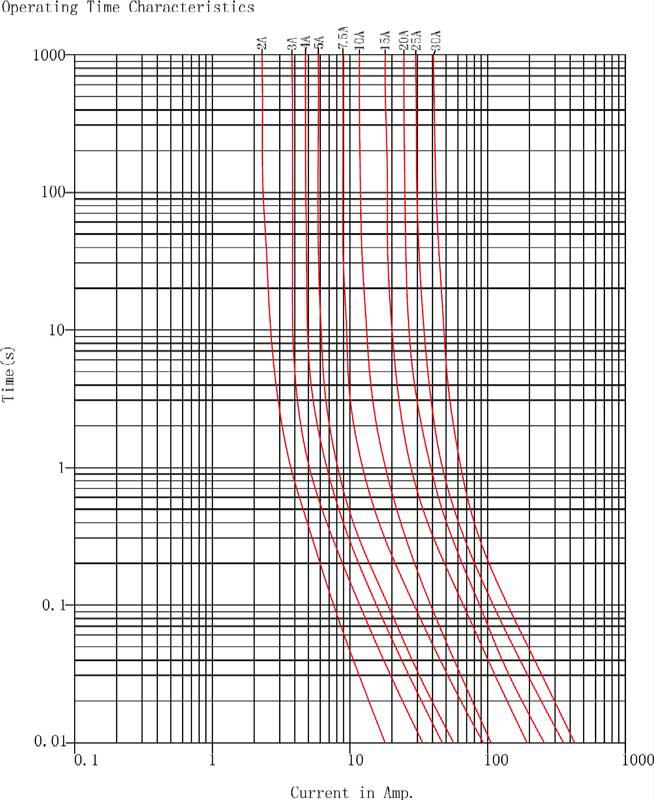

Time-Current Characteristic Curves

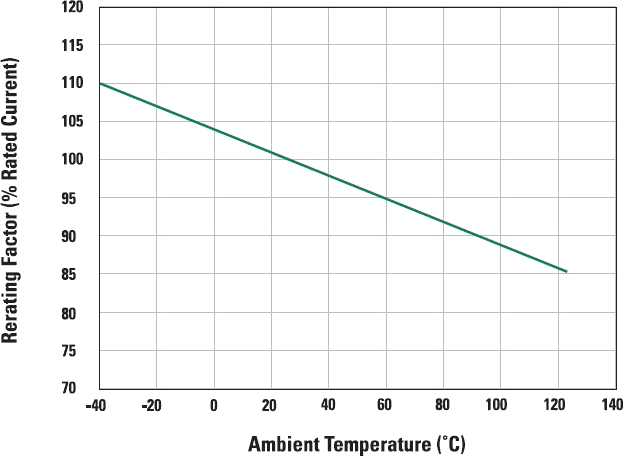

Temperature Rerating Curve
Ratings
Prt Number
|
Rating Current(A)
|
Rating Voltage(V)
|
Typ. Voltage Drop(mV)
|
Cold Resistance
(mΩ)
|
I2t
|
Color
|
FYMIN-02
|
2A
|
32V/48V
|
171
|
55.60
|
2.8
|
celandine
|
FYMIN-03
|
3A
|
32V/48V
|
153
|
33.75
|
9.4
|
Purple
|
FYMIN-04
|
4A
|
32V/48V
|
121
|
23.48
|
17
|
Pink
|
FYMIN-05
|
5A
|
32V/48V
|
129
|
17.75
|
25
|
Orange
|
FYMIN-075
|
7.5A
|
32V/48V
|
135
|
10.85
|
68
|
Tan
|
FYMIN-10
|
10A
|
32V/48V
|
108
|
7.42
|
93
|
Red
|
FYMIN-15
|
15A
|
32V/48V
|
98
|
4.58
|
270
|
Blue
|
FYMIN-20
|
20A
|
32V/48V
|
96
|
3.21
|
380
|
Yellow
|
FYMIN-25
|
25
|
32V/48V
|
86
|
2.36
|
625
|
Natural
|
FYMIN-30
|
30A
|
32V/48V
|
87
|
1.85
|
1130
|
Green
|
